สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
WENYOU
ได้รับการรับรอง:
ISO/UL/REACH/RoHS/CE
หมายเลขรุ่น:
LE-9229/LH-9229
วิดีโอ
| คุณลักษณะ | ค่า |
|---|---|
| สี | สีเหลืองอ่อนโปร่งใส |
| ความแข็งแรงของผลกระทบ | สูง |
| ความยืดหยุ่น | สูง |
| แรงดึง | 50-60 MPa |
| ความแข็งแรงของอิเล็กทริก | ≥ 25 kV/mm |
| การสลายตัวด้วยความร้อน | ＞ 320 ° C |
| ความต้านทานฉนวน | สูง |
| ความต้านทานความชื้น | สูง |
ที่LE-9229/LH-9229 ระบบอีพ็อกซี่เรซินเป็นสูตรคู่ที่ดัดแปลงจากยางที่ได้รับการออกแบบมาเพื่อเรียกร้องการใช้งานฉนวนไฟฟ้า การรวม LE-9229 อีพ็อกซี่เรซินและ LH-9229 Hardener ที่อัตราส่วน 1: 1 ที่แม่นยำ (100 PBW แต่ละอัน) ด้วยฟิลเลอร์แป้งซิลิกา (280-340 PBW) ระบบนี้ให้ความเสถียรทางความร้อนที่ยอดเยี่ยม (TG 105-125 ° C) เหมาะอย่างยิ่งสำหรับฉนวนกันความร้อนกลาง/แรงดันสูง (10-35kV) รองรับทั้งเจลความดันอัตโนมัติ (APG) และกระบวนการหล่อสูญญากาศทำให้เหมาะสำหรับหม้อแปลงหม้อแปลงพุ่มไม้ที่เป็นของแข็งและส่วนประกอบสวิตช์

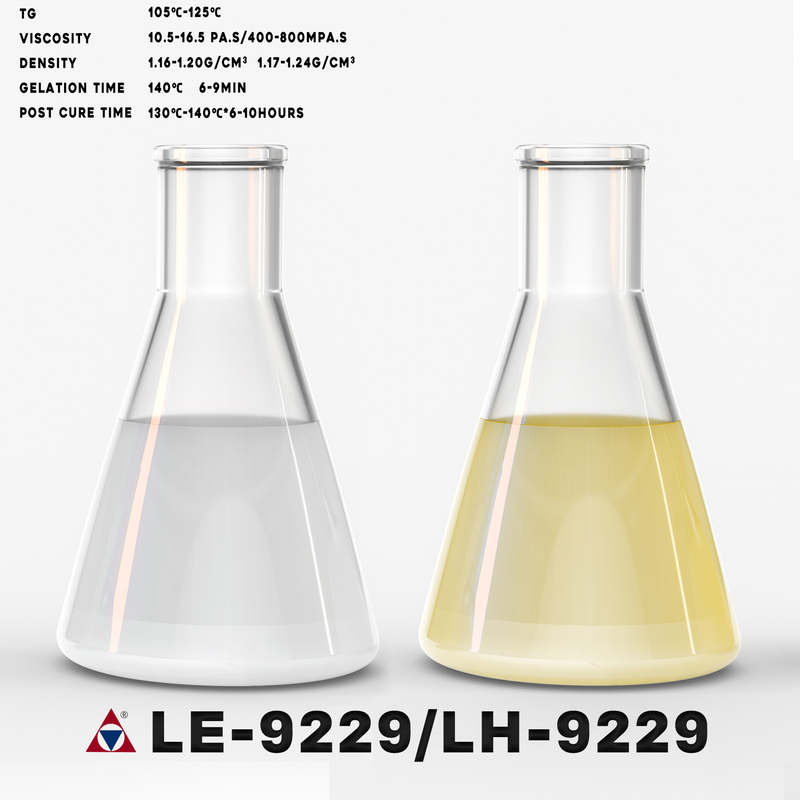

| อีพอกซีเรซิน LE-9229 | Hardener LH-9229 |
|---|---|
| รูปลักษณ์: น้ำนมสีขาว, ของเหลวที่มีความหนืด | ลักษณะ: ของเหลวสีเหลืองอ่อน |
| ความหนืดที่ 25 ° C: 10.5-16.5 Pa.s | ความหนืดที่ 25 ° C: 400-800 MPa.s |
| ความหนาแน่น: 1.16-1.20 g/cm³ | ความหนาแน่น: 1.17-1.24 g/cm³ |
| จุดวาบไฟ: ~ 135 ° C | จุดวาบไฟ: ~ 140 ° C |
| เกี่ยวกับกลไก | ค่า | ไฟฟ้า/ความร้อน | ค่า |
|---|---|---|---|
| แรงดึง | 65-95 MPa | ความต้านทานระดับเสียง | 10⁵Ω*cm |
| ความแข็งแรงของการโค้งงอ | 110-150 MPa | ความแข็งแรงของอิเล็กทริก | 30 kV/mm |
| แรงอัด | 130-190 MPa | การนำความร้อน | 0.8-0.9 w/m*k |
| ความแข็งแรงของผลกระทบ | 10-18 kJ/m² | ปัจจัยการสูญเสีย | 0.02 |
| การฉีด APG | การหล่อด้วยสุญญากาศ |
|---|---|
| ผสมอุณหภูมิ: 40 ° C (1-2 ชั่วโมง) | ผสมอุณหภูมิ: 60 ° C (1-2 ชั่วโมง) |
| แม่พิมพ์อุณหภูมิ: 130-150 ° C | แม่พิมพ์อุณหภูมิ: 80-100 ° C |
| เวลาเจล: 10-30 นาที | เวลารักษา: 3-6 ชั่วโมง |
| หลังการรักษา: 130-140 ° C × 6-10 ชั่วโมง | หลังการรักษา: 130-140 ° C × 6-10 ชั่วโมง |
ส่งคำถามของคุณโดยตรงถึงเรา
